Tugas Pendahuluan 2 - Percobaan 3. kondisi 7 - Modul 3
7. Buatlah rangkaian seperti gambar percobaan 3.b, ganti probe menjadi led biasa
2. Gambar [Kembali]

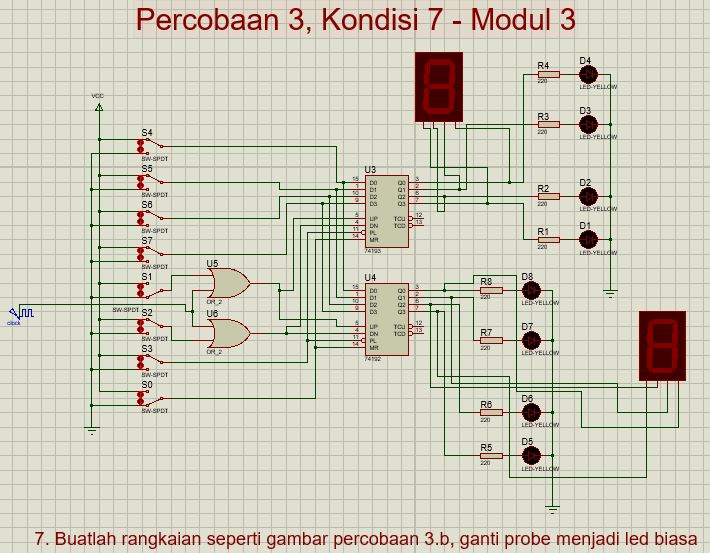

Percobaan 3 kondisi 7
3. Video Simulasi
[Kembali]
Percobaan 3 kondisi 7
4. Prinsip kerja [Kembali]
Terdapat 2 buah IC :
1. IC 74192
dapat digunakan sebagai counter up atau down, memiliki nilai perhitungan (hexadecimal) dari 0-F
2. IC 74193
dapat digunakan sebagai counter up ataupun down, memiliki nilai perhitungan (decimal) dari 0-9
Masing2 IC terdiri dari 4 buah input data (D0,D1,D2,D3) untuk manghasilkan perubahan output melalui input D, maka kita harus mengaktifkan(diberi logika 0) kaki PL/pararel load.Jika kaki PL berlogika 1 (nonaktif), maka output hanya dipengaruhi oleh Sinyal Clock.
jika ingin melakukan counter maka kaki UP dan DN, salah satunya harus diberi sinyal clock. jika keduanya terhubung dengan sinyal clock maka tidak terjadi counter.
kaki UP : jika diberi sinyal Clock maka akan menghasilkan counter UP
Kaki DN : jika diberi Sinyal Clock maka akan menghasilkan counter Down (hitung mundur)
Kaki MR = digunakan untuk mereset input yang diberikan (menjadi 0 semua) --> sehingga output nya 0
Rangkaian ini berfungsi sebagai Counter Synchrounous dikarenakan dapat di hubungkan dengan IC lainnya pada kaki TCU dan TCD.
5. Link download [Kembali]
Link video
