Laporan Akhir II (Percobaan 3 Synchronous Binary Counter)

DAFTAR ISI

1. Jurnal

2. Alat dan bahan

3. Rangkaian Percobaan

4. Prinsip Rangkaian

5. Analisa

6. Video

7. Link Download

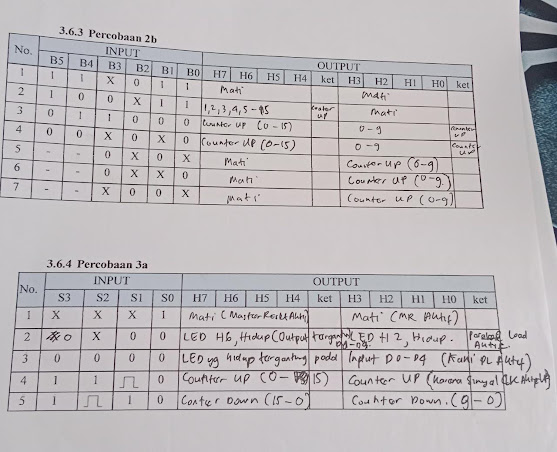

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

Terdiri dari 2 yaitu, Modul D'Lorenzo dan Jumper

1.  Panel DL 2203C
2.  Panel DL 2203D
3.  Panel DL 2203S

 2. Jumper

• Jumper

Kabel jumper adalah suatu istilah kabel yang ber-diameter kecil yang di dalam dunia elektronika digunakan untuk menghubungkan dua titik atau lebih dan dapat juga untuk menghubungkan 2 komponen elektronika. Kabel jumper jenis ini digunakan untuk koneksi male to male pada kedua ujung kabelnya

• 1 IC 74192
      dapat digunakan sebagai counter up atau down, memiliki nilai perhitungan (hexadecimal) dari 0-15



•  IC 74193
• dapat digunakan sebagai counter up ataupun down, memiliki nilai perhitungan (decimal) dari 0-9

• SWITCH







• POWER DC







• LOGICPROBE




3. Rangkaian Percobaan [Kembali]



4. Prinsip Rangkaian

Terdapat 2 buah IC :

1. IC 74192

    dapat digunakan sebagai counter up atau down, memiliki nilai perhitungan (hexadecimal) dari 0-15

2. IC 74193

   dapat digunakan sebagai counter up ataupun down, memiliki nilai perhitungan (decimal) dari 0-9

Masing2 IC terdiri dari 4 buah input data (D0,D1,D2,D3) untuk manghasilkan perubahan output melalui input D, maka kita harus mengaktifkan(diberi logika 0) kaki PL/pararel load.Jika kaki PL berlogika 1 (nonaktif), maka output hanya dipengaruhi oleh Sinyal Clock.

jika ingin melakukan counter maka kaki UP dan DN, salah satunya harus diberi sinyal clock. jika keduanya terhubung dengan sinyal clock maka tidak terjadi counter.

kaki UP : jika diberi sinyal Clock maka akan menghasilkan counter UP

Kaki DN : jika diberi Sinyal Clock maka akan menghasilkan counter Down (hitung mundur)

Kaki MR = digunakan untuk mereset input yang diberikan (menjadi 0 semua) --> sehingga output nya 0

Rangkaian ini berfungsi sebagai Counter Synchrounous dikarenakan dapat di hubungkan dengan IC lainnya pada kaki TCU dan TCD.

5. Analisa

 1. Analisa Output Rangkaian berdasarkan IC yang digunakan

    IC 74192

    dapat digunakan sebagai counter up atau down, memiliki nilai perhitungan (hexadecimal) dari 0-15

    IC 74193

    dapat digunakan sebagai counter up ataupun down, memiliki nilai perhitungan (decimal) dari 0-9

2. Analisa Kondisi 3 dan 4 pada percobaan

    kondisi 3, ketika kaki PL(paralel load) aktif maka output Rangkaian hanya bergantung pada Input         D0,D1,D2,D3.

       Kondisi 4, Terjadi Counter UP dikarenakan terjadinya Input CLK pada Kaki UP

3. Apa pengaruh gerbang OR pada rangkaian?

    Gerbang OR disini memiliki pengaruh terhadap input CLK UP dan DOWN, jadi jika switch berlogika 1 pada Input UP maka nilai sinyal CLK hanya pada kaki DOWN. Sehingga terjadi counter down. Begitupun sebaliknya.

6. Video Pratikum [Kembali]

7. Link Download [Kembali]

Link Rangkaian

Link datasheet IC 74192

Link datasheet IC 74193

Link video

Link HTML
